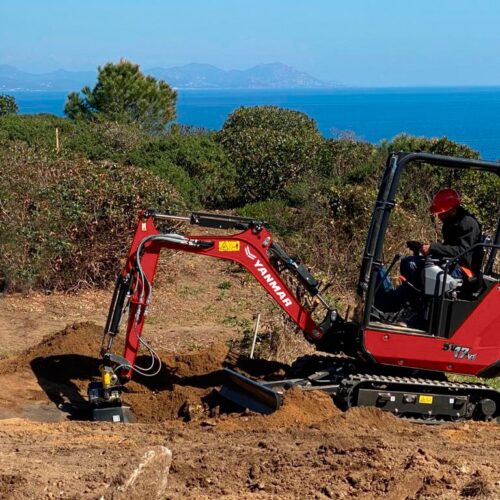

Minirypadlo SV17e

Minirypadlo s výkonem mnohem většího modelu

Všestranné, výkonné a přizpůsobivé minirypadlo SV17VT je navrženo tak, aby vynikalo. Spojením výkonu a schopností s účinností a nízkou spotřebou paliva těží obsluha z vynikající produktivity.

Díky ergonomickému a propracovanému designu je kabina pohodlná a ovládání intuitivní, zatímco díky nejmodernějšímu motoru a inovativnímu hydraulickému systému dosahuje minirypadlo výkonu mnohem většího modelu.

Soubory ke stažení

Prospekt Yanmar SV17 (EN)pdf, 8,59 MB

Technické údaje
Rozměry
Příslušenství

HMOTNOST
Provozní hmotnost	1 790 kg
Přepravní hmotnost	1 660 kg
MOTOR
Čistý výkon motoru	11,3 kW
Hrubý výkon motoru	11,5 kW
Zdvihový objem	0,854 l
HYDRAULICKÝ SYSTÉM
Maximální tlak	210 bar
1 dvojité pístové čerpadlo	2 x 19,2 l/min
1 zubové čerpadlo	14,4 l/min
1 zubové čerpadlo	8,6 l/min
PTO 1 Tlak	0 - 150 bar
PTO 1 Průtok	36 - 20 l/min
PTO 2 Tlak	0 - 200 bar
PTO 2 Průtok	20,6 - 12,4 l/min
VÝKON
Rychlost jízdy (první / druhá)	2,4 / 4,8 km/h
Otáčení	9,1 ot/min
Pracovní síla (násada standardní / prodloužená)	9,9 / 8,9 kN
Pracovní síla (lopata)	16 kN
Trakční síla (rychlost první / druhá)	12,8 / 8,1 kN
Stoupavost	30°
NÁPLNĚ
Palivová nádrž	27 l
Chladicí kapalina	4,2 l
Hydraulický okruh (včetně nádrže)	34,3 l
Nádrž na hydraulický olej	19,5 l
Motorový olej	2,8 l

A	Celková délka	3 475 / 3 445 mm ¹	G	Šířka pásu	230 mm
A'	Celková délka se standardní zadní radlicí	3 780 / 3 750 mm ¹	H	Celková šířka radlice	980 / 1 320 mm ⁴
A'	Celková délka s prodlouženou zadní radlicí	4 060 / 4 030 mm ¹	I	Celková výška radlice	235 mm
B	Celková výška	2 320 / 2330 mm ³	J	Vzdálenost radlice	1 120 / 1 405 mm ²
C	Celková šířka	980 / 1 320 mm ⁴	K	Maximální výška radlice nad zemí	260 / 370 mm ²
D	Délka pásů na zemi	1 185 mm	L	Maximální hloubka spuštění radlice	300 / 410 mm ²
E	Délka podvozku	1 560 mm	M	Minimální světlá výška pod spodním rámem	160 mm
F	Rozteč pásů	750 / 1 090 mm ⁴	N	Minimální světlá výška pod protizávažím	440 mm

1) standardní / prodloužená násada
2) standardní / prodloužená čelní radlice
3) stříška / kabina
4) stažený / roztažený podvozek

A	Max. hloubka kopání – radlice zvednuta	2 470 / 2 620 mm ¹	G	Max. výška řezu	3 495 / 3 615 mm
B	Max. hloubka kopání – standardní radlice spuštěna	2 600 / 2 750 mm ¹	H	Otočení výložníku vlevo	75°
B	Max. hloubka kopání – prodloužená radlice spuštěna	2 610 / 2 755 mm ¹	I	Otočení výložníku vpravo	60°
C	Max. kopací dosah na zemi	3 850 / 4 000 mm ¹	J	Délka ramene	1 100 / 1 250 mm ¹
D	Max. kopací dosah	3 910 / 4 055 mm ¹	K	Ploměr otáčení vpředu	1 545 / 1 575 mm ¹
E	Max. vertikální stěna	1 530 / 1 650 mm ¹	L	Poloměr otáčení vpředu s vytočeným výložníkem	880 / 885 mm ¹
F	Max. výška vykládky	2 560 / 2 675 mm ¹	M	Poloměr otáčení vzadu	1 050 mm
