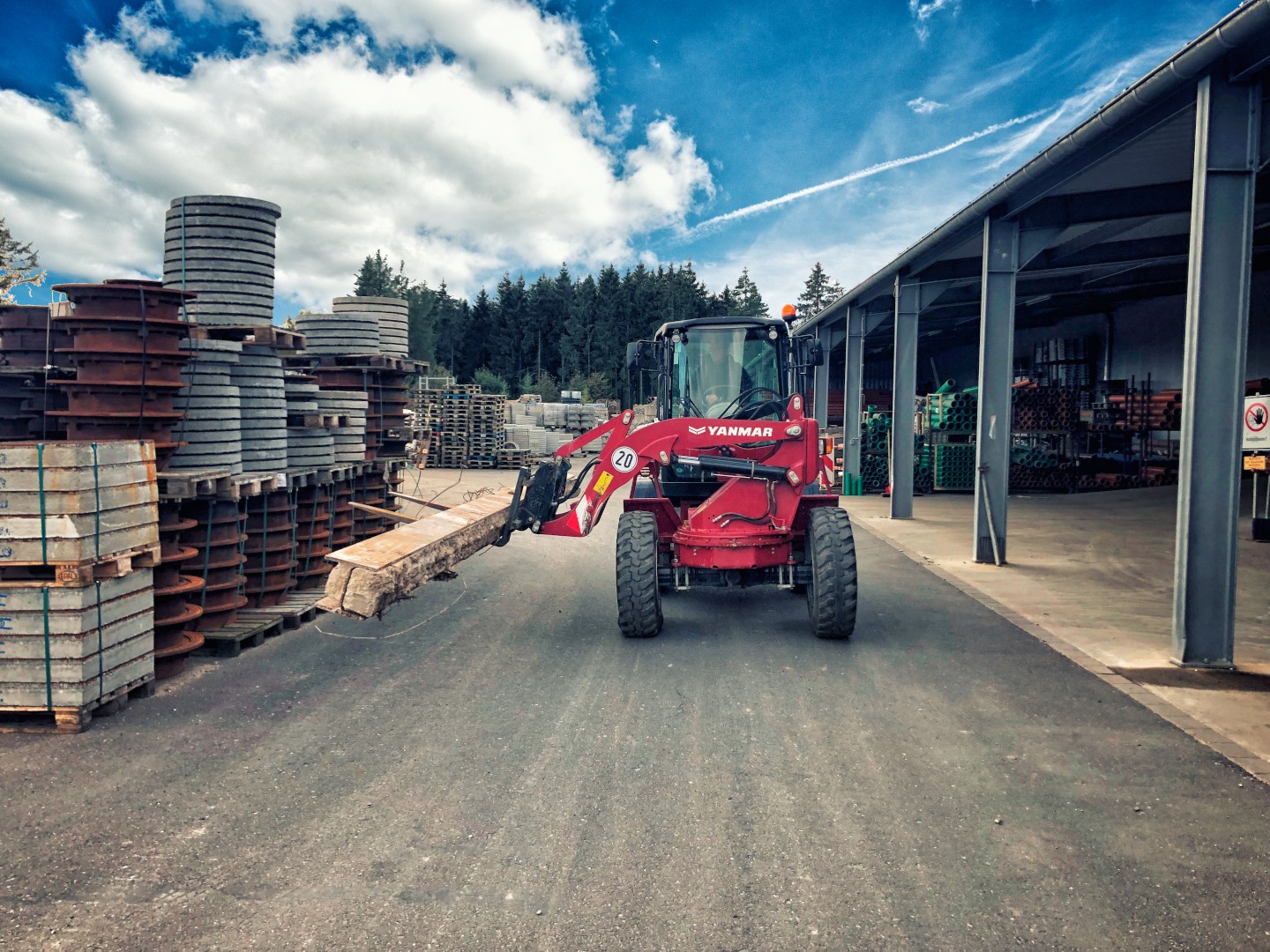

180° otáčení ramene
Kolový nakladač V70S
Obratný kloubový nakladač vybavený paralelní kinematikou a unikátním otáčivým ramenem
Kolový nakladač V70S je řízen systémem rovného kloubového spojení v kombinaci s výkyvnou zadní nápravou. Tento koncept vychází z konstrukce velkých kolových nakladačů a je jednoduchý a robustní, což zajišťuje jeho odolnost a dlouhodobou životnost. Výkyvná zadní náprava navíc udržuje všechna 4 kola v kontaktu se zemí i při práci na nerovném povrchu a dodává tak nakladači vysokou stabilitu..
Kompaktní rozměry nakladače, zejména jeho výška, zajišťují jeho snadnou přepravu a umožňují jeho nasazení i v omezených prostorech. Rameno nakladače je vybaveno paralelní kinematikou, která dokáže držet přídavné zařízení rovnoběžně se zemí. Rameno je dále vybaveno unikátní otáčivou konstrukcí, která nakladači dodává nepřekonatelnou manévrovatelnost a všestranost nasazení.
Dveře na obou stranách
Dveře na obou stranách zlepšují viditelnost, usnadňují čištění kabiny a umožňují optimální větrání kabiny a přístup a komunikaci z obou stran.
Výkyvná zadní náprava
Unikátní výkyvná zadní náprava nakladače zvyšuje jeho stabilitu na všech typech povrchů, zvyšuje komfort obsluhy, prodlužuje životnost stroje a zajišťuje tu nejlepší stabilitu při manipulaci s lopatou a paletovacími vidlemi.
Paralelní kinematika
P-kinematika dokáže držet přídavné zařízení rovnoběžně se zemí, umožňuje tak zvedat náklad rychle a přesně bez nutnosti obsluhy seřizovat úhel naklopení ručně. Chytrý design navíc zabraňuje kolizím s nákladním automobilem.
Inching
Použití brzdového pedálu umožňuje jemné doladění hydraulického výkonu. Obsluha může upravovat výkon pojezdu a pracovní hydrauliky, což umožňuje zpomalit rychlost nakladače a zároveň zachovat vysoké otáčky motoru potřebné pro provoz přídavného zaízení.
Rovný a pevný kloub
Pevný a rovný kloub zvyšuje stabilitu a spolehlivost nakladače, umožňuje malý poloměr otáčení a optimální polohování paletovacích vidlí a snižuje opotřebení pneumatik. Přední a zadní kola jedou po stejné dráze, nedochází tak k poškozování trávníků a chodníků.
Spolehlivý motor Yanmar
Spolehlivý vodou chlazený turbo dieselový motor Yanmar 4TNV98C, 4 válec s přímým vstřikováním o výkonu 46,2 kW / 63 HP. Díky vylepšenému systému spalování a vstřikování paliva, oxidačnímu katalyzátoru (DOC) a filtru pevných částic (DPF) dosahuje motor snížení emisí až o 90 %.
Nezávislý 3. a 4. okruh
Oba okruhy, 3. hydraulický okruh pro ovládání hydraulického rychloupínače a bežná přídavná zařízení a 4. přídavný hydraulický okruh pro ovládání speciálních přidavných zařízení, jsou nezávislé na hydraulice pohonu a mohou být vybaveny funkcí vysokého průtoku (High Flow).
Otáčivé rameno
Kloubový nakladač V70S je vybaven unikátním ramenem, které se dá otáčet až o 90 ° na obě strany. V kombinaci s úhlem řízení až 40 ° na obě strany dosahuje nakladač celkového provozního rozsahu až 260 °, nakladač je tak vhodný zejména pro práci ve stísněných prostorech, plnění výkopů a paralelní nakládání.
Systém Smart control
Smart Control je operační systém pro kolové nakladače vybavenými novými motory. Systém umožňuje jednoduchou obsluhu, kterou lze nastavit na míru každému řidiči. Systém obsahuje 3. a 4. elektrický proporcionální hydraulický řídicí okruh pro ovládání přídavných zařízení, display v novém provedení usnadňuje sledování a kontrolu funkcí stroje a velká tlačítka zaručují snadné používání.
Soubory ke stažení
| HMOTNOST | |
| Provozní hmotnost | 5 400 kg |
| MOTOR | |
| Čistý výkon motoru | 46,2 kW |
| Zdvihový objem | 3,318 l |
| HYDRAULICKÝ SYSTÉM | |
| Maximální tlak | 250 bar |
| Maximální průtok | 65 l/min |
| VÝKON | |
| Rychlost jízdy | 20 km/h |
| Pracovní síla (lopata) | 45,1 kN |
| Trakční síla | 42 kN |
| Stoupavost | 30° |
| Nosnost (s přídavným protizávažím) | 2 200 kg |
| Nosnost v přepravní poloze (s přídavným protizávažím) | 2 500 kg |
| Klopný moment | 3 950 kg |
| Klopný moment při plném zatočení | 2 490 kg |
| Objem standardní lopaty | 0,7 m³ |
| NÁPLNĚ | |
| Palivová nádrž | 75 l |
| Nádrž na hydraulický olej | 55 l |
| Motorový olej | 8 l |
Při respektování velikosti a výkonu stroje je ho možné osadit celou řadou přídavných zařízení.
Paletovací vidle
Posuvné paletovací vidle
Nastavitelné paletovací vidle
Skládací paletovací vidle
Plovoucí paletovací vidle
Standardní lopata bez zubů
Standardní lopata se zuby
Drapáková lopata bez zubů
Drapáková lopata se zuby
Drapáková lopata bez zubů s hákem
Drapáková lopata se zuby s hákem
Lopata na lehké materiály
Lopata na sypké materiály
Stranově výsypná lopata
Vysoko výsypná lopata
Lopata s přidržovačem
Lopata s přidržovačem s odnímatelnými boky
Lopata na kameny
Shrnovací lopata
Zvýšená shrnovací lopata
Drapák na kulatinu
Drapák na kulatinu
Drapák na kulatinu
Koště na vidle
Zametací koště
Zametací koště se skrápěním
Zametací koště se skrápěním a bočním přimetacím kartáčem
Radlice
Šípová radlice
Sypač soli
Rozmetač soli a štěrku
Sněžná fréza
Mulčovač
Mulčovač se sběrnou nádobou
Zemní vrták
Fréza na pařezy
Žací lišta
Dvoučepelová rotační sekačka
Rozřezávací pila
Sekačka na živý plot
Nahrnovač materiálu
Pracovní plošina
Jeřábovací hák
Jeřábovací hák na vidle
Zarovnávač povrchu
Zarovnávač dráhy a tratě
Napichovák na balíky
Napichovák na balíky
Vidle na balíky
Vidle na balíky
Uchopovač balíků
Uchopovač balíků
Uchopovač balíků
Transportní zařízení na kulaté balíky
Stohovací zařízení na kulaté balíky
Stohovací zařízení na čtvercové balíky
Rozvinovač balíků
Kleště na balíky
Kleště na balíky
Kleště na kulaté balíky
Řezací nůž na balíky
Sekačka na balíky
Kleště na květináče
Krabicový rotátor
Malé vidle s přidržovačem
Velké vidle s přidržovačem
Vidle na hnůj
Vidle na hnůj
Kombinované vidle
Víceúčelová lopata
Lopata na siláž s přidržovačem
Kleště na siláž
Řezačka siláže
Hrábě na siláž
Rozparovač
Gumový přihrnovač
Posuvná deska na krmivo
Podávací kolo na krmivo
Přihrnovač krmiva
Dávkovač krmiva
Rozdělovač krmiva
Rozmetací zařízení
Stájový vozík
Stájový zarovnávač
Koště na plevel
Nádoba na odpad
A mnoho dalšího…
